Dienstleistungen - Unsere Spezialgebiete

Wir vermessen Gebäude und Objekte berührungslos und mit höchster Präzision. Sie erhalten Ihre digitalen Messdaten sauber aufbereitet und in kürzester Zeit.

Mit der ABD GmbH haben Sie den richtigen Partner für genaue Bauprojekte an Ihrer Seite.


Digitales Aufmass 3D


3D - Scan

Exakt. Clever. Effizient.

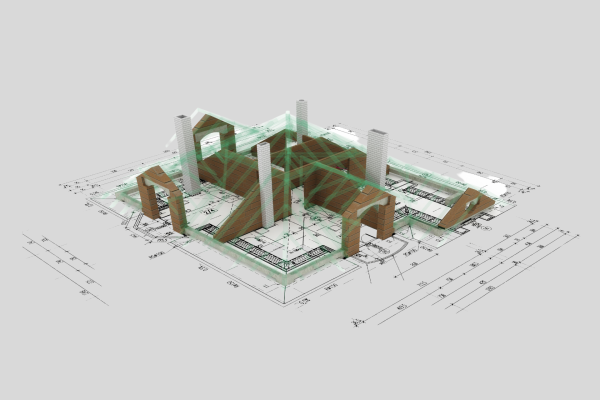

Digitales Aufmass in 3D

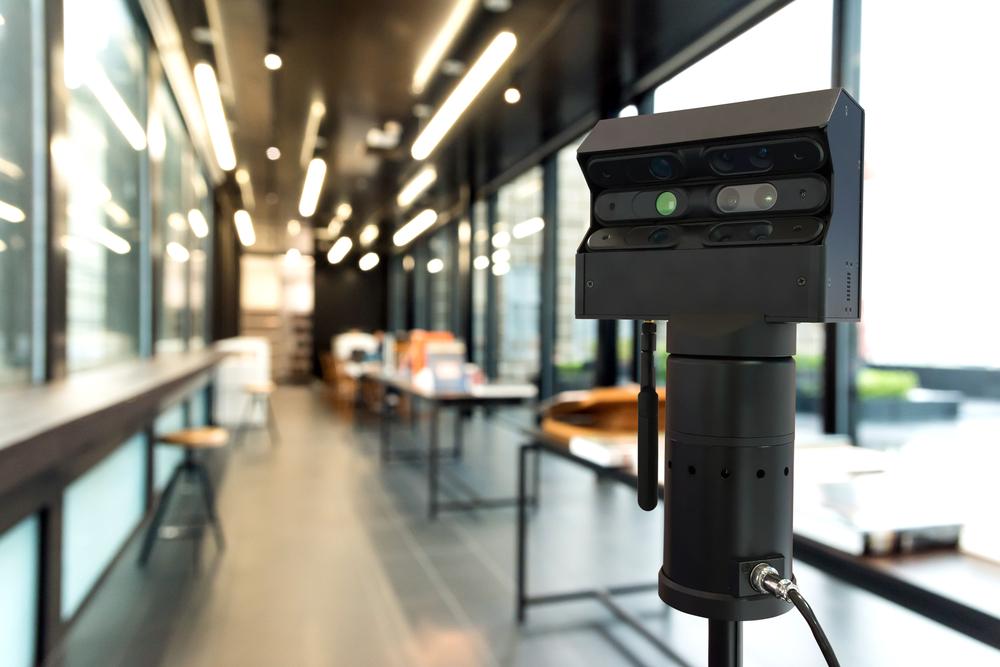

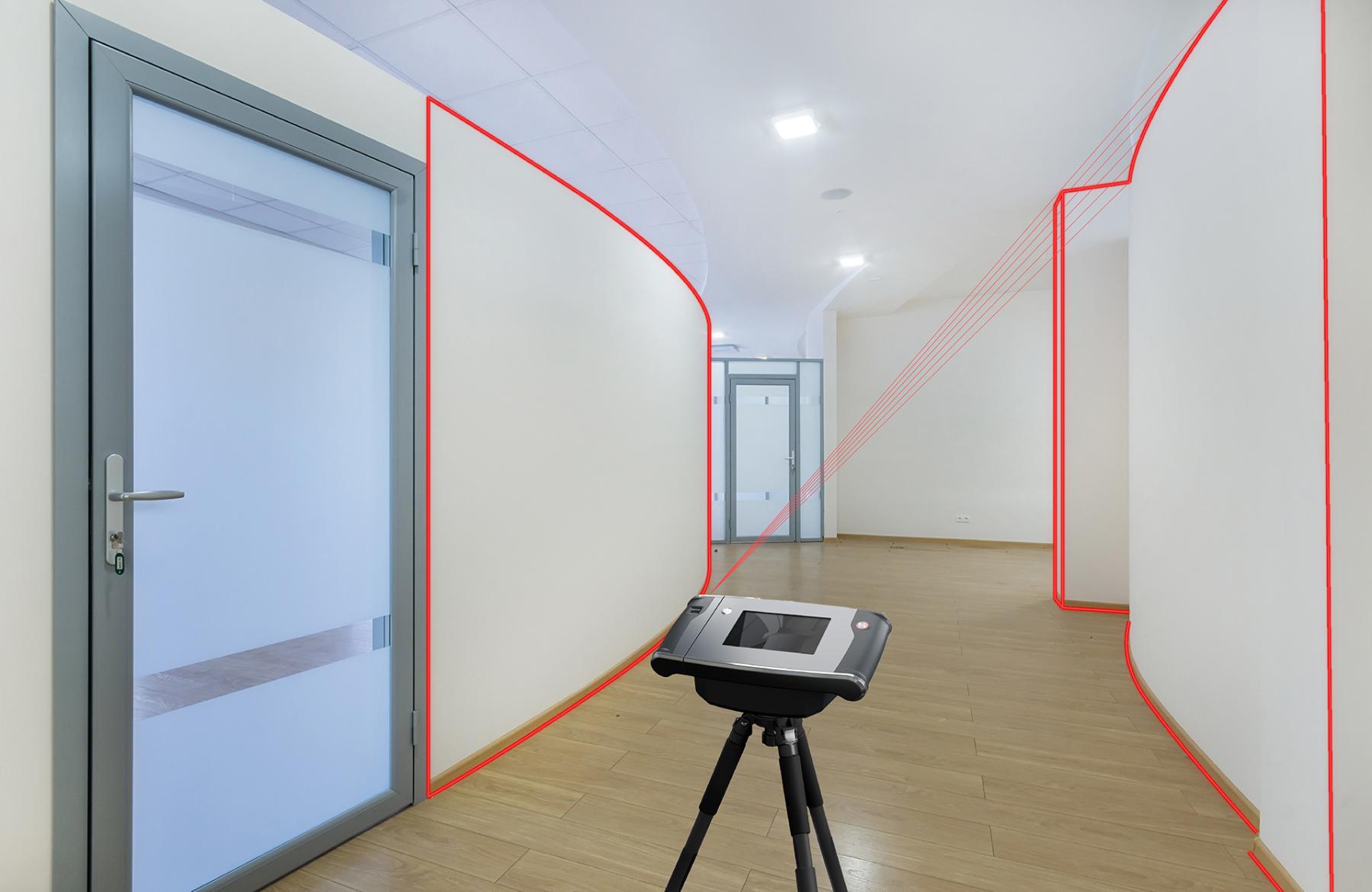

Traditionelle Messverfahren sind zeitaufwändig, fehleranfällig und stossen insbesondere bei komplexen Geometrien rasch an ihre Grenzen. Die clevere Lösung ist digital. Dank modernen 3D-Messsystemen können Gebäude, komplexe Innenräume oder Treppen in kürzester Zeit berührungslos und präzise ausgemessen werden.

Die erfassten Objekte werden dreidimensional dargestellt und zur weiteren Verarbeitung direkt in das CAD-Programm übertragen.





Jetzt Anfrage starten

Über uns

Beat Hanselmann

Präzision in jeder Dimension

Von unserem Sitz in Winterthur erbringen wir schweizweit seit 2018 detaillierte 3D-Vermessungsdienstleistungen für Unternehmen, Private und die öffentliche Hand.

Die ABD GmbH ist spezialisiert auf die 3D-Gebäudevermessung (Hotels, öffentliche Bauten, Produktionshallen, private Gebäude), sowie auf die Vermessung von Spezialprojekten (Werbetafeln, Sitzbänke, usw.). Unsere Kunden schätzen unsere schlanken Strukturen, unsere Flexibilität und unsere überdurschnittlich schnelle Projektabwicklung.

Wir verfügen über eine grosse Expertise im Bereich digitales Aufmass und sind Ansprechpartner für (Innen-)Architekten, Immobilienentwickler und Handwerker und Privatpersonen.

Beat Hanselmann
Geschäftsführer ABD GmbH

Referenzen

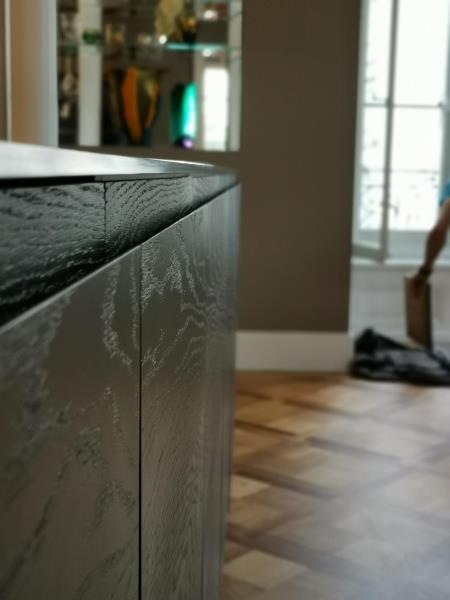

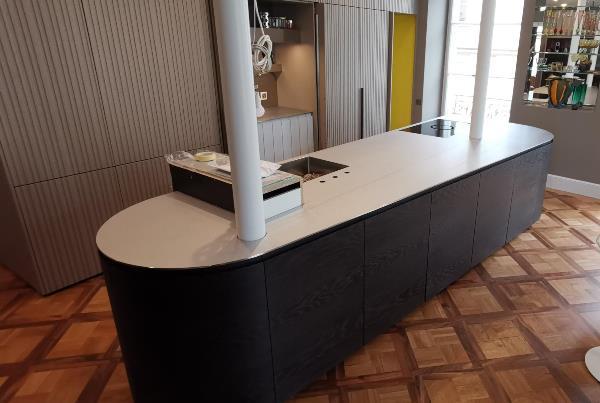

APL CNS Lausanne



Aufgabe:
Arbeitsplatte einer neu montierten Kücheninsel bestehend aus 2 Säulen und einem hervorstehenden Möbel ausmessen

Ziel:
Massgefertigte 8mm CNS Arbeitsplatte an der Frontlinie der Küche bündig.
Frontbündige 8mm dicke CNS Arbeitsplatte mit 3mm Fuge zu den Säulen und dem über die Arbeitsplatte ragenden Möbel. Die 3-teilige Arbeitsplatte wird in den Stossfugen auf 0 (null) mm zusammengefügt.

Schwierigkeit:
Die vordere Front und die Rückseite verlaufen konisch zu einander und die Seiten links und rechts sind abgerundet, eine tropfenähnliche Form. Von Hand eine passgenaue Schablone anzufertigen oder selbst eine gefräste Schablone anhand des Küchengrundriss und die manuelle Einpassung der Säulen würde sehr viel Zeit beanspruchen und diese Schablone müsste auch wieder Digital vermessen werden.

Lösung:
Anhand des Grundrisses konnte dank dem 3D DIGITALEN AUFMASS die Arbeitsplatte über verschiedene Standorte Millimeter genau vermessen werden. Die Aussenlinie der Fronten bestimmte die Aussenlinie der Arbeitsplatte. Die Säulen waren massgeblich für die 0mm Stossfugen. Das Aufmass und die genaue Planausarbeitung für die Produktion erfolgt so in kurzer Zeit und erspart erhebliche Schablonenkosten.

Ergebnis:
Es wurde keine Holzschablone vorgefertigt für eine Überprüfung. Die Arbeitsplatte konnte gemäss 3D-Plan direkt beim Hersteller bestellt werden. Die 8mm CNS Arbeitsplatte passte perfekt auf die Insel. Die Aufgabe wurde kompetent erfüllt. Der Küchenbauer und der Kunde waren sehr erfreut über das hervorragende Ergebnis.



3D Digital Aufmass, Grundriss

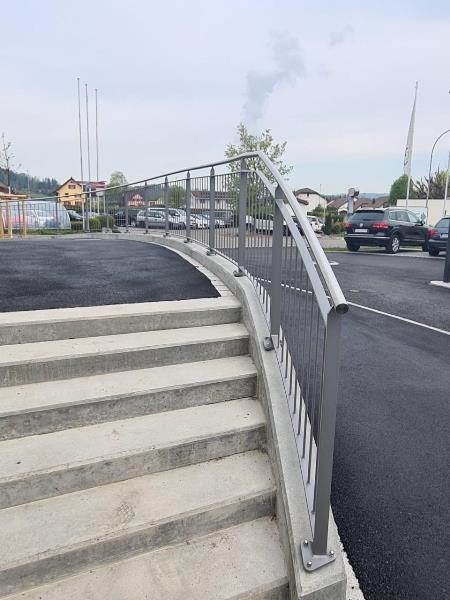

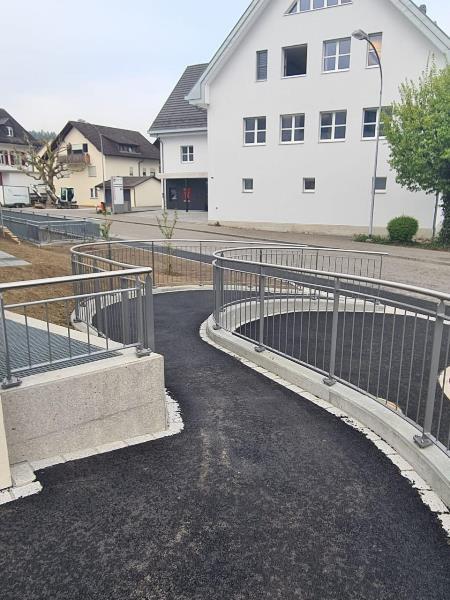

Handlauf Spital Leuggern



Aufgabe:
Ein 23m und ein 14m langer Handlauf der mit einem Treppenanstieg beginnt und in einer S Form sich zur Strasse neigt.

Ziel:
Ein fertig produzierter Handlauf aus Stahl/pulverbeschichtet mit CNS Reling über die gesamte Länge. Dieser wird 3-Dimensional im Werk produziert und in Teilstücken auf die Baustelle geliefert.

Schwierigkeit:
Die Mauer ist 23m lang und im Grundriss sowie in der Seitenansicht wie ein S geschwungen. Ein Aufmass von Hand mit Nivelliergerät und anderen Instrumenten wäre sehr aufwändig und sehr fehleranfällig. Eine Falschproduktion ist zu kostspielig.

Lösung:
Dank dem 3D DIGITAL AUFMASS konnte in kürzester Zeit über 3 Standorte die Mauer für den Handlauf millimetergenau in 3 D vermessen werden. Daraus wurde ein digitales Mauermodell erzeugt das als Basis für die Herstellung des Handlaufs diente.

Ergebnis:
Das passgenaue und fertig produzierte Geländer wurde innert wenigen Stunden auf der Baustelle montiert und dient nun als perfekter Halt für die Patienten und Spitalbesucher.



Jetzt unverbindlich anfragen



3D Digital Aufmass, Fassade, Grundriss, EG, 1. OG, 2. OG Rudolfstetten

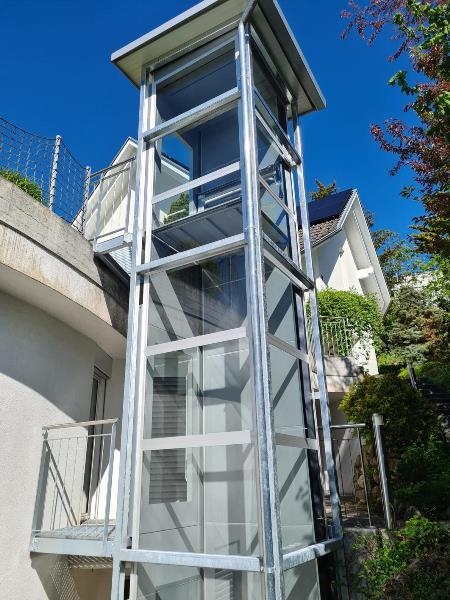

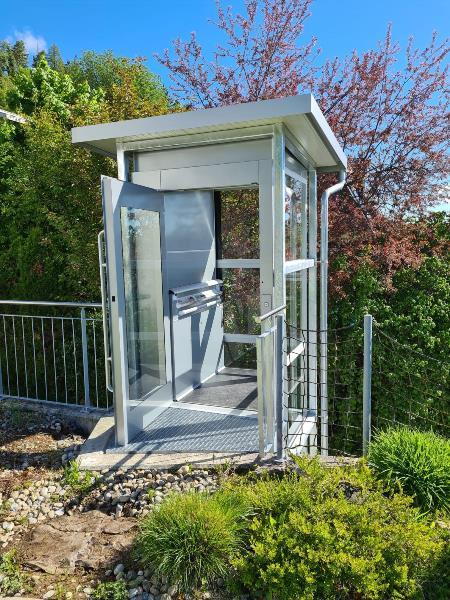

Liftanbau



Aufgabe:
Nachträglicher angebauter Aussenlift für die Bewohner eines Mehrfamilienhauses.

Ziel:
Komplett fertig hergestellter Lift, genauestens angepasst an die verschiedenen Fassaden und Grundrisssituationen der verschiedenen Geschosse.

Schwierigkeit:
Die Fassaden sind teils rund, auf den verschiedenen Geschossen sind die Austritte nicht rechtwinklig. Die totale Höhe ist ca. 6m. Mit Nivilierlaser und Senkblei könnte ein Aufmass von Hand erstellt werden, dies ist jedoch sehr fehleranfällig und eine nachträgliche Anpassung an fertig verzinkten Metallen äusserst kostspielig und später sehr korrosionsanfällig.

Lösung:
Dank 3D DIGITAL AUFMASS konnte die exakte Fassade und die Grundrisssituation über nur 2 Standorte schnell erfasst werden. Diese dienten als Grundlage für den Liftbauer und den Metallbauschlosser.

Ergebnis:
Der Metallrohrrahmen für den Lift konnte zu 100% im Werk produziert werden und ohne Mehraufwand am Haus passgenau montiert werden. So konnte der Montagetermin fristgerecht eingehalten werden und eine schnelle Inbetriebnahme war möglich.

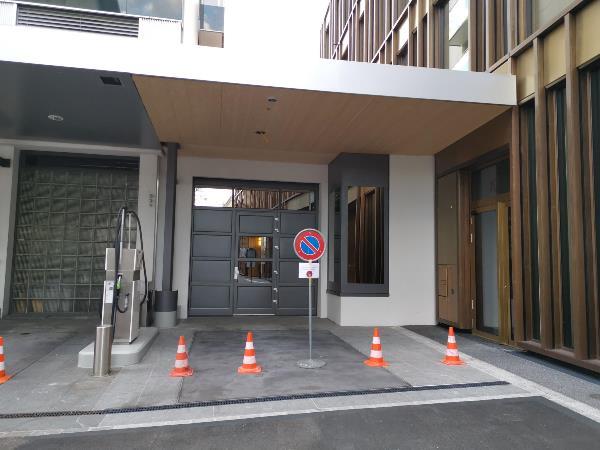

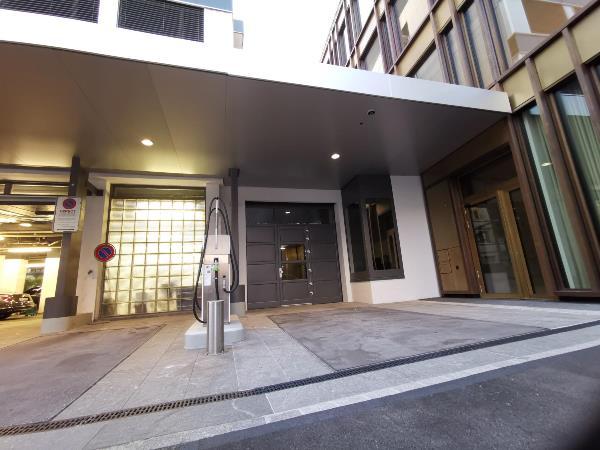

3D Digital Aufmass Zürich
Alupaneldecke



Aufgabe:
Aufmass einer Decke in ca. 4.5m Höhe mit Ecken und einem Stützpfeiler. Grösse ca. 7m x 6m.

Ziel:
Fertig auf exaktes Mass hergestellte Aluminiumpaneele mit allen Ausschnitten und den Eckaussparungen. Vorgabe Schattenfuge von 25mm zur Wand und 5mm zum Stützpfeiler.

Schwierigkeit:
Die Decke ist 4.5m ab Boden, normalerweise müsste hier ein Gerüst gestellt werden und es benötigt 2 Mann für das Aufmass. Die Wände sind nicht parallel und haben keinen 90° Grad Winkel. Somit ist ein exaktes Aufmass äusserst schwierig. Ein Anpassen der Paneele mit einer Grösse von 1000mm x 6000mm enorm aufwändig.

Lösung:
Dank 3D DIGITAL AUFMASS kann von einem Standort aus ab Boden bequem die Decke ausgemessen werden. Gerüst oder andere Hilfsmittel wurden nicht benötigt und der tägliche Betrieb wurde nicht eingeschränkt.



3D Digital Aufmass und Mineralwerkstoff Montage

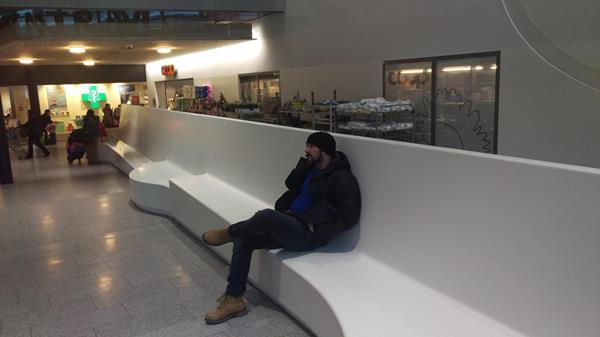

Bahnhof Wallisellen
Sitzbank im Gefälle, 15m lang

Aufgabe:
Montage einer Sitzbank aus Corian angepasst auf die Länge eines bestehenden Glasgeländer und an das Gefälle des Bodens.

Ziel:
Die Sitzbank wird in 7 Teilelementen gefertigt. Durch das 3D DIGITAL AUFMASS wird das Gefälle des Bodens exakt ermittelt. So entfallen Anpassungen vor Ort.

Schwierigkeit:
Das bestehende Glasgeländer gibt die Länge der Sitzbank vor. Der Boden mit Gefälle ist massgebend für die Sitzbank die über die Länge verschiedene Abstufungen zum bequemen Sitzen hat.

Lösung:
Dank dem 3D DIGITAL AUFMASS konnte die Aufgabe zur genauen Bestandsaufnahme leicht erfüllt werden. Die gesamte Sitzbank wurde im Thermobiegeverfahren hergestellt, genau auf die Gegebenheiten angepasst und in 7 Teilelementen geliefert.
Bei diesem Projekt hat die ABD GmbH auch die Montage übernommen und so eine termingerechte Übergabe an die Bauherrschaft gewährleistet.
